[Infra] EC2에 Jenkins 설치하기 - CI/CD 1편

SSAFY 9기 특화 프로젝트가 끝난 후 프로젝트 회고와 포스팅을 동시에 진행하려고 합니다.

이번 프로젝트에서 DevOps 포지션을 담당했으며, CI/CD 에피소드를 게시글로 풀어가보려 합니다.

총 4편으로 구성되며

1편. Jenkins 설치 <<현재 게시글

2편. Jenkins 환경설정

3편. GitHub연동 및 Http로 배포하기
4편. Https로 변경하기(feat. nginx)
5편. Blue-Green 무중단 배포 순서대로 포스팅 하겠습니다.

순서대로 포스팅 하겠습니다.

🚨주의사항🚨

• 도커 이미지는 인스턴스 이다. Volume을 마운트 하지 않는 경우 도커를 종료하게 되었을 때 설정 정보가 날아갈 수 있습니다.

볼륨, 마운트 경로 체크

docker inspect ${컨테이너 이름} 명령어 수행에서 Type : bind 이고 Source라는 경로로 도커 이미지를 마운트 해주면 정상적으로 데이터를 불러올 수 있다

사견

docker volume create ${볼륨이름} 명령어를 통해 도커 볼륨을 생성한 후 맵핑을 하는게 좋습니다.
=> 볼륨을 명시하지 않을 경우 해쉬값의 이름을 가지게 되는데 파일 관리가 조금 어려웠기 때문....

---

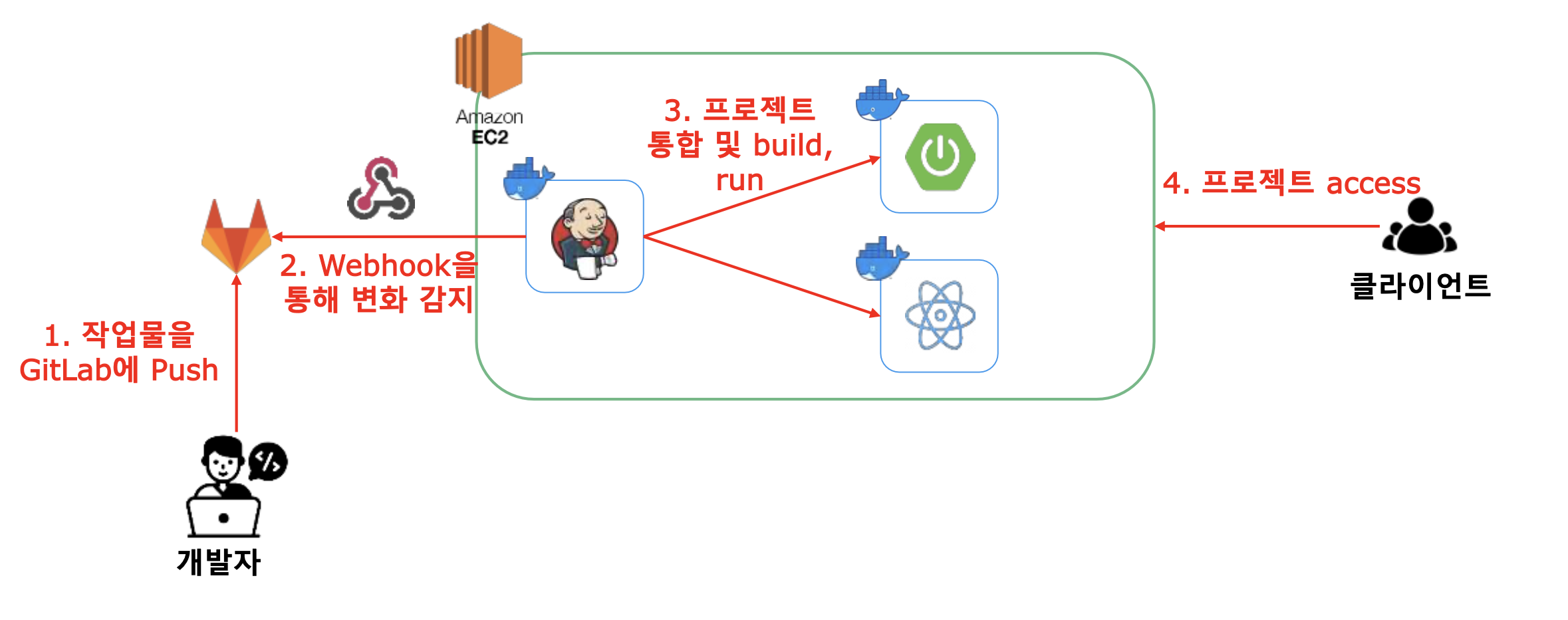

본격적으로 프로젝트의 아키텍쳐를 가볍게 훑어보겠습니다.

---

실행 프로세스는 다음과 같다.

gitlab, github에서 push가 발생
1. webhook을 이용해 jenkins script실행
2. Spring boot 프로젝트 / React 프로젝트 Build
3. 각 프로젝트 build 산출물로 dockerfile 생성 → docker image생성
4. image들을 docker-compose로 실행시킨다.

1. EC2에 접속

Windows : Windows Terminal, Termius, Putty 등
MacOS : Terminal, iTerm2 등

아래 링크를 통해 접속 방법을 확인할 수 있습니다.

SSH 방식EC2 접속하기

2. ⛏ Docker & Docker-compose 설치(on EC2)

• EC2는 Ubuntu이기 때문에 Ubuntu 버전 도커를 설치한다.
  • 공식문서(ubuntu 버전) 참고

# Add Docker's official GPG key:
$ sudo apt-get update $ sudo apt-get install ca-certificates curl gnupg
$ sudo install -m 0755 -d /etc/apt/keyrings
$ curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo gpg --dearmor -o /etc/apt/keyrings/docker.gpg
$ sudo chmod a+r /etc/apt/keyrings/docker.gpg`

# Add the repository to Apt sources:
$ echo
"deb \[arch="$(dpkg --print-architecture)" signed-by=/etc/apt/keyrings/docker.gpg\] [https://download.docker.com/linux/ubuntu](https://download.docker.com/linux/ubuntu)
"$(. /etc/os-release && echo "$VERSION\_CODENAME")" stable" |  sudo tee /etc/apt/sources.list.d/docker.list > /dev/null

$ sudo apt-get update$ sudo apt-get install docker-ce docker-ce-cli containerd.io docker-compose-plugin docker-compose

• 이후 Docker-compose 설치 후 파일 권한을 수정한다.
  • 설치 후 권한을 지정해주지 않으면 Permission에러 발생
  • sudo chmod +x /usr/local/bin/docker-compose
• 설치 결과 확인하기

$ docker -v
# Docker version 24.0.6, build ed223bc
$ docker compose version
# Docker Compose version v2.21.0

3. ⛏ Jenkins 설치(By. Docker)

• 프로젝트 Java의 버전이 11이기에 버전을 맞추고 환경을 통일하기 위해 Docker Image로 설치했습니다.
• 추가로 현재는 프리티어 계정이지만 추후 SSAFY에서 제공하는 EC2와도 동일하게 환경을 구성할 수 있다는 장점이 있습니다.

# 2버전 중 맞춰서 설치 권장
$ sudo docker pull image jenkins/jenkins:jdk11 # jdk 11버전으로 받는것
$ sudo docker pull image jenkins/jenkins:latest # 최신 버전으로 받는 것

4. Jenkins 실행

여기까지 설치를 진행했다면 1가지 문제가 있습니다.

• Jenkins : Tomcat 기반 실행 → 포트번호 8080
• Spring Boot : Tomcat 기반 실행 → 포트번호 8080

두 프로그램의 포트가 겹치기 때문에 서로의 포트를 변경해줘야합니다. 따라서 다음과 같이 Jenkins를 실행 시킬 수 있습니다.

Jenkins 포트 변경하기

$ docker run -d --name special_jenkins -p 9090:8080 -v jenkinsVolume:/var/jenkins_home -v /var/run/docker.sock:/var/run/docker.sock -u root jenkins/jenkins:jdk11
# -v /var/run/docker.sock:/var/run/docker.sock : 호스트(EC2)에 설치된 Docker와 Jenkins에 설치된 Docker Daemon을 통일한다. 이 덕분에 DooD를 적용할 수 있게 됩니다.
# DooD : Docker Out Of Docker의 약어로 추후 설명드리겠습니다.
# -p 9999:9999 : 외부에서 접근할 포트번호:Jenkons opts로 설정한 jenkins포트 번호

4. Jenkins 초기화⚒

1. Jenkins 실행

• 도커 컨테이너는 1회용이다. 볼륨 혹은 마운트를 하지 않을 경우 다시 컨테이너를 실행시키면 기존 데이터가 날아갈 수 있다.

# jenkins 환경 설정 저장을 위한 볼륨 생성
$ docker volume create ${볼륨이름}

# jenkins 이미지 실행
$ docker run -d --name special_jenkins -p 9090:8080 -v jenkinsVolume:/var/jenkins_home -v /var/run/docker.sock:/var/run/docker.sock -u root jenkins/jenkins:jdk11
$ docker run -d --name ${컨테이너 이름} -p ${호스트접근포트}:${도커내부접근포트} -v ${생성한 볼륨이름}:/var/lib/jenkins -v /var/run/docker.sock:/var/run/docker.sock -u root ${jenkins이미지명 (이미지명:태그) 형태로 입력하자]
# -d : 백그라운드에서 실행한다
# --name : 컨테이너 이름을 지정해준다
# -p : 포트 포워딩, 호스트로 접근하는 포트번호:도커 컨테이너 내부포트
# -v : 볼륨 바인딩, ${호스트 경로 or docker volume}:${도커 컨테이너 내부 저장소} <- 여러개 등록할 수 있다.
#      -> 여기서는 도커 컨테이너 내부 저장소를 `var/lib/jenkins` 라고 지정
# -v /var/run/docker.sock:/var/run/docker.sock 해당 부분은 DooD를 구현하기 위해 적은 코드, 추후 설명
# -u : 실행되는 도커 프로세스의 사용자 지정
# jenkins:jdk11 : 실행시킬 docker image:tag

2. Jenkins 초기화

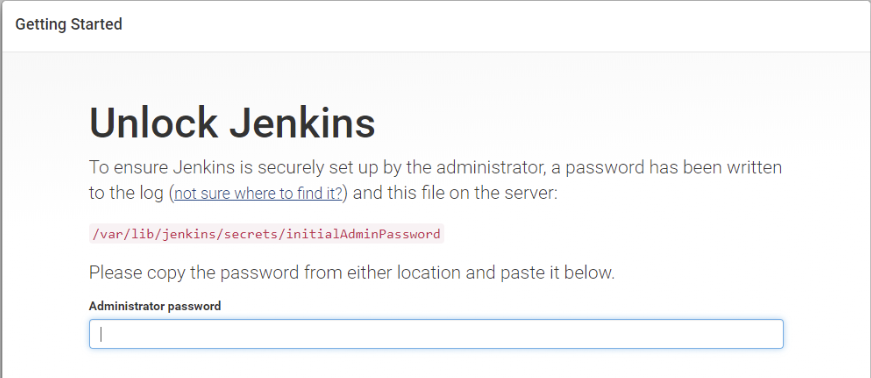

• http://EC2의 퍼블릭 IP주소:${호스트로 접근하는 포트번호} 로 접근하면 다음과 같은 화면이 뜰 것이다.

• 다음과 같은 명령어를 통해 jenkins initialAdminPassword를 조회할 수 있고 input창에 입력하면 초기 설정을 할 수 있다.

docker exec ${jenkins 컨테이너 이름} cat /var/lib/jenkins/secrets/initialAdminPassword
# >>> output
# hash형태의 AdminPassword가 발급된다.

# 명령어 해석
# docker exec : 도커 컨테이너 내부에서 특정 명령을 실해하기 위한 명령어
# cat : 특정 파일의 내용을 조회한다.

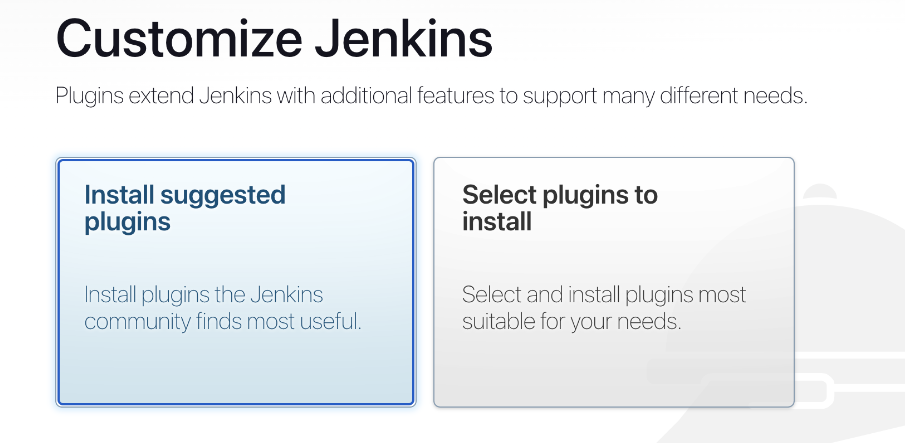

3. Jenkins 관련 플러그인을 설치한다

• Install suggested plugins 클릭

4. 관리자 계정 생성

플러그인 설치가 완료되면 어드민 계정을 생성하는 페이지를 활용해 Admin 계정을 등록하자.

• Jenkins URL은 꼭 변경하기
• ID/PW까먹은 사람은 여기로

5. Jenkins 환경 설정🛠

1. Jenkins 컨테이너에 Docker 설치
   • Jenkins를 통해 Spring과 React를 Build, 배포하기 때문에 Jenkins에도 Docker를 설치해야한다.
   • Jenkins 실행환경은 Linux(Debian)이므로 해당 링크를 통해 Do를 설치하자.
     • 호스트OS에서 실행중인 Jenkins 컨테이너를 완전히 종료할 경우 Docker를 다시 설치해야하니 주의

$ apt-get update
$ apt-get install ca-certificates curl gnupg
$ install -m 0755 -d /etc/apt/keyrings
$curl -fsSL https://download.docker.com/linux/debian/gpg | gpg --dearmor -o /etc/apt/keyrings/docker.gpg
$ chmod a+r /etc/apt/keyrings/docker.gpg

$ echo \
    "deb [arch="$(dpkg --print-architecture)" signed-by=/etc/apt/keyrings/docker.gpg] https://download.docker.com/linux/debian \
    "$(. /etc/os-release && echo "$VERSION_CODENAME")" stable" | \
    tee /etc/apt/sources.list.d/docker.list > /dev/null
$ apt-get update
$ apt-get install docker-ce docker-ce-cli containerd.io docker-compose-plugin docker-compose



Jenkins에도 Docker를 설치했다면 기본 설정은 끝났다..!

이제 Jenkins에 접속해서 GitHub 계정 등록과 Plugin을 설치해 CI/CD를 해보자

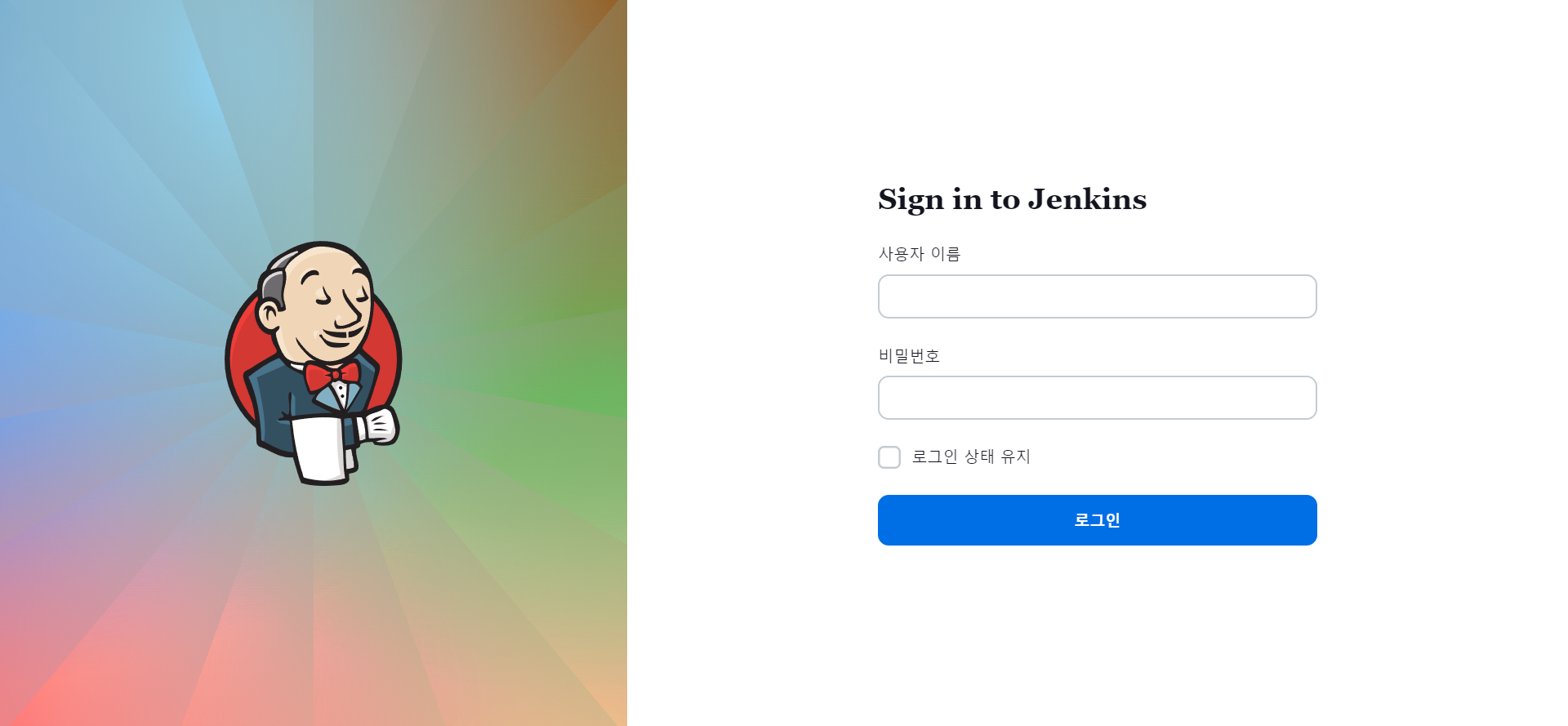

Jenkins에 접근하는 URL은 다음과 같다

http://${EC2 퍼블릭 IPv4}:${Jenkins 컨테이너 포트}
